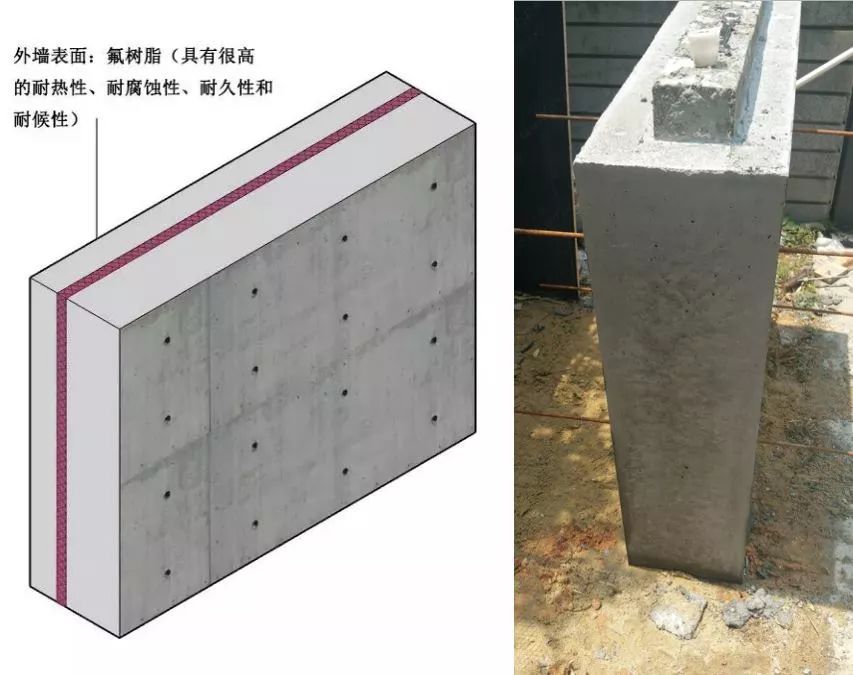

清水混凝土（fair-faced concrete）直接利用混凝土成型后的自然質感作為飾面效果的混凝土。可分為普通清水混凝土、飾面清水混凝土和裝飾清水混凝土。

普通清水混凝土（standard fair-faced concrete）是指表面顏色無明顯色差，對飾面效果無特殊要求的清水混凝土。

飾面清水混凝土（decorative fair-faced concrete）是指表面顏色基本一致，由有規律排列的對拉螺栓眼、明縫、蟬縫、假眼等組合形成的、以自然質感為飾面效果的清水混凝土。

裝飾清水混凝土（formlining fair-faced concrete）表面形成裝飾圖案、鑲嵌裝飾片或彩色的清水混凝土。

▲龍美術館西岸館（大舍、張準/2012）

【特點發展】

清水混凝土是 混凝土材料中高級的表達形式，它顯示的是一種zui本質的美感，體現的是“素面朝天”的品位。清水混凝土具有樸實無華、自然沉穩的外觀韻味，與生俱來的厚重與清雅是一些現代 建筑材料無法效仿和媲美的。材料本身所擁有的柔軟感、剛硬感、溫暖感、冷漠感不僅對人的感官及精神產生影響，而且可以表達出建筑情感。因此建筑師們認為，這是一種高貴的樸素，看似簡單，其實比金碧輝煌更具藝術效果。

世界上越來越多的建筑師采用清水混凝土工藝，如世界級建筑大師貝聿銘、 安藤忠雄等都在他們的設計中大量地采用了清水混凝土。悉尼歌劇院、日本國家大劇院、巴黎史前博物館等世界知名的藝術類公建，均采用這一建筑藝術。

國外發展歷程

清水混凝土產生于20世紀20年代，隨著混凝土廣泛應用于建筑施工領域，建筑師們逐漸把目光從混凝土作為一種 結構材料轉移到材料本身所擁有的質感上，開始用混凝土與生俱來的裝飾性特征來表達建筑傳遞出的情感。此時多為 國際主義風格。zui為著名的是 路易·康（Louis Kahn）設計的耶魯大學英國藝術館，美國設計師埃羅·沙里寧（Eero Searinen）設計的 紐約肯尼迪國際機場環球航空大樓、 華盛頓達拉斯國際機場候機大樓等。到20世紀60年代，越來越多的清水混凝土出現在歐洲，北美洲等發達國家。到了80年代，一批新起的建筑師延續了國際主義風格，強調高技術、強調建筑結構的科學技術含量，形成了“高技派”，它們的代表人物有理查德·羅杰斯、 諾曼·福斯特等，典型作品如 香港匯豐銀行。在亞洲，日本zui先走到了建筑前列。第二次世界大戰以后，百廢待興，部分混凝土建筑省掉了抹灰、裝飾的工序而直接使用，演繹到今天，日本的清水混凝土技術已經得到了很大的發展。在混凝土應用上，日本改變了以前的不加以修飾的水泥表面手法，利用現代的外墻修補技術，將水泥墻面拆掉模板后進行處理，使水泥表面達到非常精致的水平，同時又充分展現出水泥本身特有的原始和樸素的一面。一種被認為更接近于東方禪學 無為而為的思想，被以有“清水混凝土詩人”之稱的 安藤忠雄為代表的日本建筑師融人在其設計中，充分體現了東方文化色彩。

我國發展歷程

在我國，清水混凝土是隨著混凝土結構的發展不斷發展的。20世紀70年代，在內澆外掛體系的施工中，清水混凝土主要應用在預制混凝土外墻板反打施工中，取得了進展。后來，由于人們將外裝飾的目光都投諸于面磚和 玻璃幕墻中，清水混凝土的應用和實踐幾乎處于停滯狀態。直至1997年，北京市設立了“結構長城杯工程”獎，推廣清水混凝土施工，使清水混凝土重獲發展。近些年來，少量高檔建筑工程如 海南三亞機場，首都機場， 上海浦東國際機場航站樓、東方明珠的大型斜筒體等都采用了清水混凝土。

隨著綠色建筑的客觀需求，人們環保意識的不斷提高，返璞歸真的自然思想的深入人心，我國清水混凝土工程的需求已不再局限于 道路橋梁、廠房和機場，在工業與民用建筑中也得到了一定的應用。由中建三局北京公司作為總承包商建設的聯想研發基地，被建設部科技司列為“中國首座大面積清水混凝土建筑工程”，標志著我國清水混凝土已發展到了一個新的階段，是我國清水混凝土發展歷史上的一座重要里程碑。

【技術要點】

在中國，清水混凝土尚處于發展階段，屬于新興的施工工藝，真正掌握此類建筑的設計和施工的單位不多。清水混凝土墻面zui終的裝飾效果，60%取決于混凝土澆筑的質量，40%取決于后期的透明保護噴涂施工，因此，清水混凝土對建筑施工水平是一種極大的挑戰。

要想表現清水混凝土建筑風格的zui佳效果，zui重要的仍是混凝土墻體的澆筑、保養及處理。眾所周知，混凝土表面吸水率較大，如不作任何保護，歷經風吹雨打，混凝土在自然界的環境下會遭受來自陽光、紫外線、酸雨、油氣、油污等破壞，逐漸失去其本來面目，混凝土也會隨著天長地久而日趨被中性化和破壞，其表面效果將日趨污濁，影響觀瞻。因此，對混凝土表面進行透明保護性噴涂，不僅能解決保護混凝土的問題，使其更加耐久，而且可以起到防止污染、保持清潔，不會因為吸水而顏色變深，因而清水混凝土建筑在下雨中仍能保持顏色不變，而不象一些立交橋一樣，一下雨就污濁不堪，因此它又被稱為干性噴涂（Dry Coating）。

對比傳統工藝

由于清水混凝土對施工工藝要求很高，因此與 普通混凝土的施工有很大的不同，具體表現在：每次打水泥必須先打料塊，對比前次色彩，通過儀器檢測后才可繼續打，必須震搗均勻，施工溫度要求十分嚴格，適合在4-10月間施工。

對施工人員的現場管理也十分重要，每一道工序都必須仔細；

由于清水混凝土一次澆注完成，不可更改的特性，與墻體相連的門窗洞口和各種構件，埋件須提前準確設計與定位，與土建施工同時預埋鋪設。由于沒有外墻墊層和抹灰層，施工人員必須為門窗等構件的安裝預留槽口，并且清水墻體上若安裝雨水管，通風口等外露節點也須設計好與明縫等的交接。

四種工藝

純透明保護工法：適用范圍——a：清水澆筑質量很好b：要完全保留清水質感，允許瑕疵存在

透明局部修補工法：適用范圍——a：清水澆筑質量很好 b：保留清水質感及小面積瑕疵，只對大面積瑕疵部分進行修補

全面著色修補工法：適用范圍——a：清水澆筑質量一般 b：基面色差較為嚴重，蜂窩麻面較多

仿清水工法：適用范圍——a：清水澆筑質量較差 b：漏漿漏砂顯現比較嚴重，大面積的蜂窩麻面存在，或在非清水混凝土表面施工

施工要領

清水混凝土施工的技術關鍵有以下3點：

混凝土配合比設計和原材料質量控制每塊混凝土所用的水泥配合比要嚴格一致；

新拌混凝土須具有極好的工作性和粘聚性，絕對不允許出現分層離析的現象；

原材料產地必須統一，所用水泥盡可能用同一廠家同一批次的，砂、石的色澤和顆粒級配均勻。

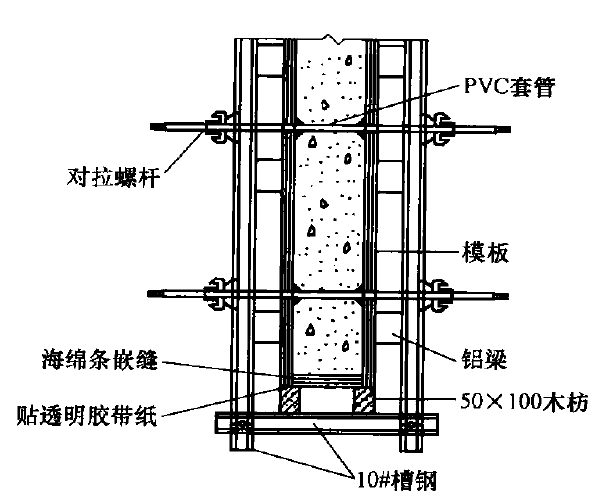

模板工程

清水混凝土施工用的模板要求十分嚴格，需要根據建筑物進行設計定做，且所用模板多數為一次性的，成本較高，轉角、梁與柱接頭等重要部位zui好使用進口模板；

模板必須具有足夠的剛度，在混凝土側壓力作用下不允許有一點變形，以保證結構物的幾何尺寸均勻、斷面的一致，防止漿體流失；對模板的材料也有很高的要求，表面要平整光潔，強度高、耐腐蝕，并具有一定的吸水性；對模板的接縫和固定模板的螺栓等，則要求接縫嚴密，要加密封條防止跑漿；

固定模板的拉桿也需要用帶金屬帽或塑料扣，以便拆模時方便，減少對混凝土表面的破損等等。

養護

清水混凝土如養護不當，表面極容易因失水而出現微裂縫，影響外觀質量和耐久性。因此，對裸露的混凝土表面，應及時采用粘性薄膜或噴涂型養護膜覆蓋，進行保濕養護。

【保護要求】

根據混凝土與石材的破壞機理，要求涂裝的保護劑應具備以下基本性能：

（1）單向呼吸、透氣性。 防止外界雨水、潮氣、二氧化碳等有害氣體滲入體系內，同時體系內的潮氣能正常散發出來；

（2）預防前期混凝土裂紋的產生；

防水能預防混凝土微裂紋的產生；

（3）提高混凝土及石材的抗壓與抗折強度；

（4）防水作用持續；

（5） 凍融穩定性好；

（6） 滲透型強，涂刷后不能改變基材質感和肌理；

（7） 抗霉菌生長，抗色斑，耐鹽、酸、堿等腐蝕。

【發展障礙】

目前國內尚無統一的清水混凝土施工質量標準和質量驗收標準，給施工單位和建設單位帶來了一些困惑。參考國外有關建筑混凝土的技術標準，在普通結構混凝土驗收標準的基礎上，我國清水混凝土質量驗收應遵循如下標準：

(1）軸線通直、尺寸準確；

(2）棱角方正、線條順直；

(3）表面平整、清潔、色澤一致；

(4）表面無明顯氣泡，無砂帶和黑斑；

(5）表面無蜂窩、麻面、裂紋和露筋現象；

(6）模板接縫、對拉螺栓和施工縫預留設有規律性；

(7）模板接縫與施工縫處無掛漿、漏漿。

項目管理障礙

清水混凝土施工工藝在國外已是一項成熟的技術，而國內直至今日才有大面積項目的實施，其難點主要體現在項目管理的科學與嚴謹上。對于一個復雜的工程，重要的就是有好的適合的運作系統。從組織設計、安排施工到項目管理與監理督檢，如果每一個環節都運行良好，實現清水混凝土是順理成章的事。這也是為什么清水混凝土建筑在國外很普遍，而在國內卻很少見的原因。

業主觀念障礙

很多國內建筑師都對清水混凝土情有獨鐘，也曾嘗試著進行設計，并說服業主實施，但業主往往一遇到各分項工種之間的配合問題時，就會缺乏決心，常有半途而廢的實例出現至使被迫改變方案，無法將建筑師的設計思想貫徹到底。清水混凝土的無窮魅力尚需在不斷的實踐與創新中確立與發展。另外，造價也是一個問題。普通混凝土完成一方造價在700-800元，使用清水混凝土則在1000元以上，成本要高出20%左右。雖然清水混凝土結構精工細作，工期拉長，結構施工階段投人的人力、物力加大，但zui終舍去抹灰、吊頂、裝飾面層等內容，減少了維保費用，zui終降低了工程總造價。但往往業主看不到這點，還需在觀念上有所轉變。

來源：混凝土信息網

本文網址：全面了解“清水混凝土”
http://m.fxskgw.cn/news/2
